Architecture LoRaWAN® – comprendre le rôle et le fonctionnement d’une passerelle
Beaucoup d’entreprises utilisent la technologie LoRaWAN au quotidien sans toujours comprendre le rôle exact d’une passerelle dans l’architecture réseau. Pourtant, c’est elle qui assure la liaison entre les capteurs déployés sur le terrain et la plateforme IoT.
Découvrez comment fonctionne une passerelle LoRaWAN, de quoi se compose une architecture LoRaWAN complète, et combien de capteurs peuvent être gérés dans un réseau.
Qu’est-ce qu’une passerelle LoRaWAN ?
Une passerelle LoRaWAN (ou concentrateur LoRaWAN) est l’élément central d’une architecture LoRaWAN. Elle sert d’intermédiaire entre les capteurs déployés sur le terrain et la plateforme IoT qui réceptionne les données.
Concrètement, la passerelle collecte les messages envoyés par les capteurs (température, vibration, pression, compteur, qualité de l’air, etc.), les décode, puis les transmet vers un serveur réseau ou une application IoT via Ethernet, 4G ou Wi-Fi.
Elle ne stocke pas les données, ne prend aucune décision et ne pilote pas les équipements.
Son rôle est uniquement de recevoir et relayer le trafic radio.
C’est un élément indispensable pour toute infrastructure LoRaWAN, qu’elle soit privée (réseau interne d’entreprise) ou opérée (réseau public d’un opérateur).
RG2I propose plusieurs modèles de passerelles pour tous types de projets IoT : bâtiments tertiaires, sites industriels, réseaux techniques, smart city, télérelève, etc.
De quoi se compose une architecture LoRaWAN ?
Une architecture LoRaWAN repose sur quatre briques essentielles, chacune jouant un rôle précis dans la chaîne de transmission :
Les capteurs LoRaWAN (modules LoRaWAN)
Ils mesurent les données (température, pression, intensité vibratoire, eau, gaz, CO₂…) et les émettent en radio longue portée. Ils communiquent en unidirectionnel (uplink) et parfois en bidirectionnel (downlink : configuration, consignes).
La passerelle LoRaWAN (gateway)

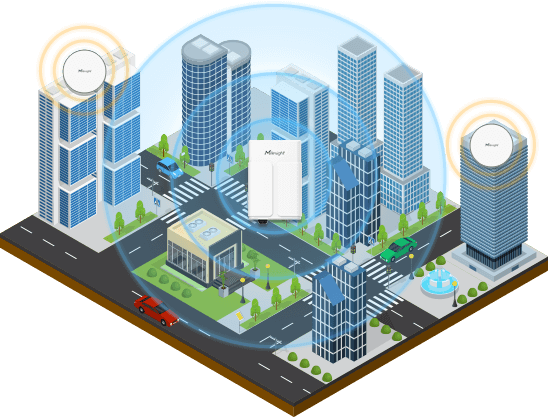

Elle capte tous les messages radio émis par les capteurs et les transmet vers le réseau. Elle peut couvrir plusieurs centaines de mètres en intérieur et jusqu’à plusieurs kilomètres en extérieur.
Le serveur réseau LoRaWAN (LNS)
Il gère :
- l’authentification des capteurs,
- le traitement des paquets,
- l’élimination des doublons (car plusieurs passerelles peuvent recevoir le même message),
- la gestion des droits de communication.
La plateforme applicative
C’est ici que les données sont visualisées, analysées et exploitées : dashboards, alertes, exports, intégration GTB/BMS, supervision énergétique, API…
Comment les données circulent dans une architecture LoRaWAN ?
Pour bien comprendre le rôle de chaque élément, voici le cheminement complet d’un message LoRaWAN :
- Le capteur mesure une donnée (température, vibration, pression, eau…).
- Il l’envoie en onde radio au format LoRa, sur une fréquence définie (généralement 868 MHz).
- Une ou plusieurs passerelles captent simultanément la même trame.
- La trame est transmise au serveur réseau LoRaWAN, qui : authentifie le capteur + supprime les doublons + vérifie l’intégrité du message + applique les règles ADR si nécessaire.
- Le serveur envoie ensuite la donnée vers la plateforme IoT, la GTB, une API ou un outil métier.
Ce fonctionnement en “étoile multipoint” garantit une excellente robustesse : même si une passerelle tombe, les autres prennent automatiquement le relais. C’est l’un des grands avantages de l’architecture LoRaWAN par rapport aux réseaux maillés traditionnels.
Comment fonctionne une passerelle LoRaWAN ?
Le fonctionnement d’une passerelle LoRaWAN peut se résumer en quatre étapes simples :
1. Réception des trames LoRa
Les capteurs communiquent en modulation LoRa, un protocole radio bas débit longue portée. La passerelle écoute en permanence plusieurs canaux radio simultanés et reçoit toutes les trames envoyées.
2. Décryptage et conversion
Elle démodule les signaux LoRa, extrait les paquets et les encapsule dans un format IP (MQTT, UDP, HTTPS…), sans les modifier.
3. Transmission vers le réseau et les applications
La passerelle envoie ensuite les données :
vers un serveur LoRaWAN (TTN, ChirpStack, Actility, Orbiwise…), puis vers la plateforme IoT, une GTB ou un outil métier.
La passerelle ne décide de rien : c’est un concentrateur radio à haut débit, pas un automate.
4. Uplink, downlink et gestion radio
Une passerelle LoRaWAN gère deux types de communications :
- L’uplink (du capteur vers le réseau) : c’est le mode de communication principal, utilisé pour envoyer les données.
- Le downlink (du réseau vers le capteur) : utilisé uniquement pour les configurations, mises à jour ou commandes.
Le downlink est volontairement limité pour garantir une bonne disponibilité radio. Dans les faits, 95 % du trafic LoRaWAN est en uplink, ce qui explique pourquoi le protocole est si efficace pour des milliers de capteurs peu bavards.
La gestion radio repose également sur l’ADR (Adaptive Data Rate) : le réseau choisit automatiquement le meilleur débit et la meilleure puissance pour optimiser la portée, l’autonomie des capteurs et la charge de la passerelle.
Découvrez notre sélection de passerelles LoRaWAN
- Indoor / industriel
- Outdoor longue portée
- Versions 4G / Wi-Fi / PoE
- IP65 / IP67
Combien de capteurs peut gérer une passerelle LoRaWAN ?
La capacité d’une passerelle dépend principalement de trois paramètres :
• Le Spreading Factor utilisé (plus il est haut, plus la transmission est longue),
• La fréquence d’émission des capteurs,
• Et l’environnement radio (bâtiment dense, extérieur dégagé…).
En pratique :
Une passerelle indoor peut gérer 500 à 1 500 capteurs selon leur fréquence d’envoi.
Une passerelle outdoor haut débit peut monter à 5 000 capteurs ou plus.
Pour un bâtiment tertiaire classique, une seule passerelle suffit généralement.
Sur un site industriel ou multi-bâtiments, on recommande plusieurs passerelles pour garantir une meilleure couverture et assurer la redondance.
Le rôle du duty-cycle et du Spreading Factor
En Europe, les réseaux LoRaWAN respectent un duty-cycle de 1 %, ce qui signifie qu’un capteur ne peut émettre que 36 secondes par heure sur une même fréquence. Ce mécanisme évite la saturation du spectre radio et stabilise les performances de la passerelle.
Le Spreading Factor (SF) influence directement la capacité d’une passerelle :
- Un SF bas (SF7) → trame courte → plus de capteurs possibles
- Un SF haut (SF12) → trame longue → portée plus grande mais capacité réduite
C’est pourquoi les serveurs LoRaWAN ajustent automatiquement le SF via l’ADR, afin d’équilibrer portée, autonomie et charge du réseau.
En pratique, ces optimisations permettent à une passerelle bien configurée d’absorber un trafic dense, même sur des sites industriels complexes.
Pourquoi utiliser une passerelle LoRaWAN dans vos applications IoT ?
Smart Building
Température, CO₂, qualité de l’air, présence, ouvrants, GTB
Industrie
Maintenance prédictive, vibration, pression, machine monitoring
Smart City
Stationnement, niveau de déchets, arrosage, éclairage public
Santé
Confort ambiant, suivi des équipements

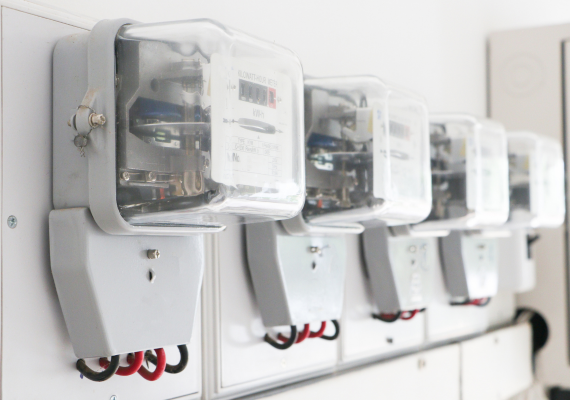

Énergie
Télérelève électrique, multi-fluides, comptage d’eau ou de gaz
Logistique
Suivi des stocks, localisations indoor, capteurs d’ouverture
L’expertise RG2I dans les réseaux LoRaWAN
RG2I accompagne intégrateurs, exploitants et bureaux d’études dans :
- la conception de l’architecture LoRaWAN,
- le choix de la passerelle adaptée (indoor, outdoor, PoE, 4G, IP67…),
- la mise en service du réseau,
- l’intégration des données dans votre plateforme IoT,
- le support et l’optimisation radio.
Avec une large gamme de capteurs et de passerelles compatibles, RG2I garantit des réseaux LoRaWAN durables, fiables et faciles à maintenir.
