Comment concevoir l’architecture
d’un réseau LoRaWAN ?
La conception de l’architecture LoRaWAN est une étape clé dans la réussite d’un projet IoT. Une architecture mal dimensionnée peut entraîner des pertes de données, une couverture insuffisante ou des limitations dans l’évolution du réseau.
Un réseau LoRaWAN performant repose sur un équilibre entre capteurs, passerelles et serveur réseau. Chaque élément joue un rôle spécifique dans la transmission, la gestion et l’exploitation des données.
Que ce soit pour des applications industrielles, des bâtiments connectés ou des infrastructures étendues, concevoir une architecture réseau LoRaWAN adaptée permet d’assurer la fiabilité, la scalabilité et la pérennité du système.

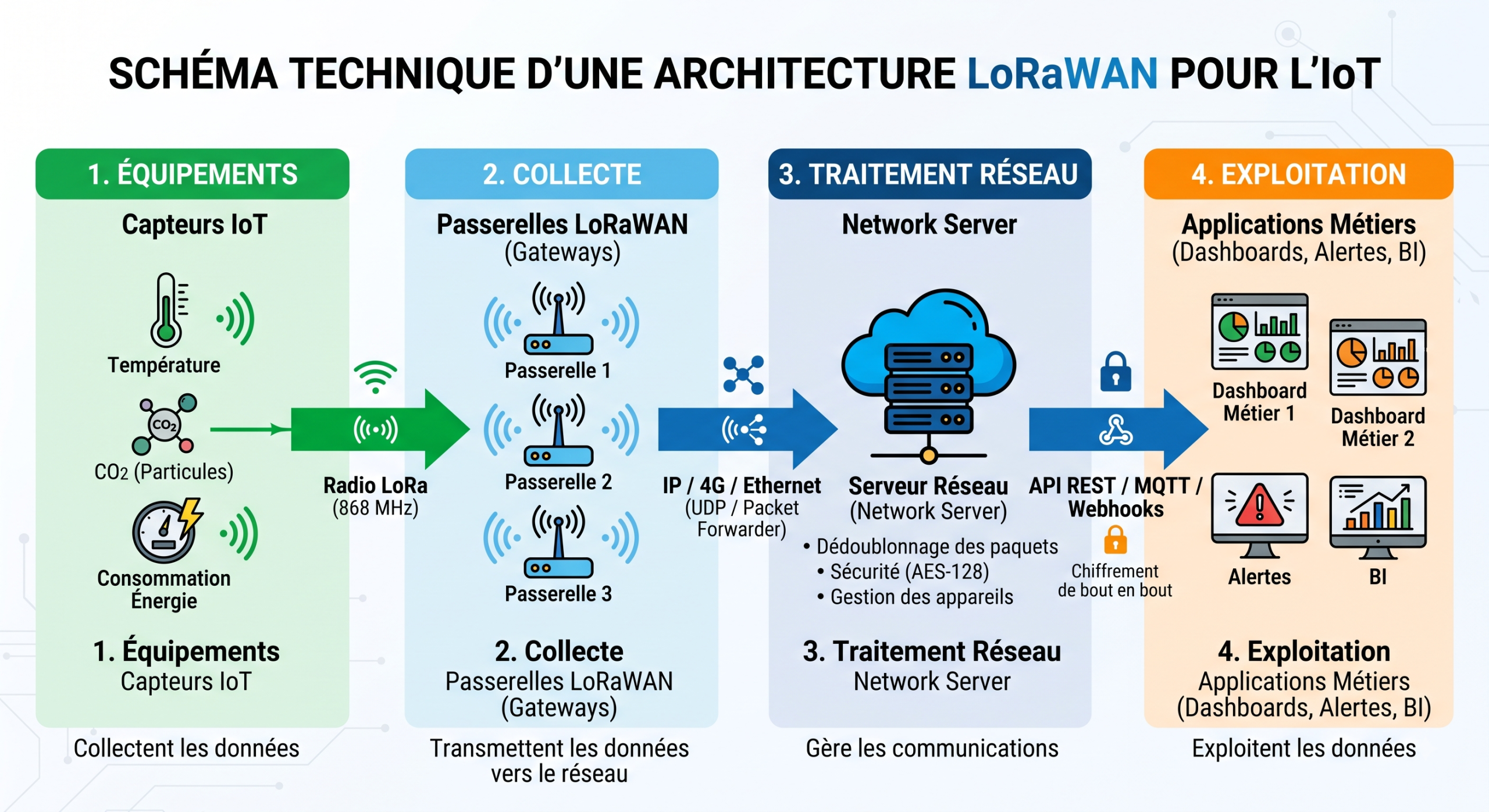

Le schéma logique d’un réseau LoRaWAN
Un réseau LoRaWAN repose sur une architecture en plusieurs couches, permettant de connecter des objets IoT à des applications métiers.
Concrètement, un réseau LoRaWAN s’organise autour de 4 éléments principaux :
- Les capteurs IoT : ils collectent les données (température, CO2, énergie, etc.)
- Les passerelles LoRaWAN : elles transmettent les données vers le réseau
- Le serveur réseau (Network Server) : il gère les communications
- Les applications : elles exploitent les données
Ce modèle permet de dissocier les équipements terrain de la gestion logicielle, garantissant une grande flexibilité dans les applications LoRaWAN. Cette architecture est directement liée à la couverture du réseau et au positionnement des passerelles LoRaWAN.
Combien de passerelles prévoir ?
Dimensionnement et redondance
Le nombre de passerelles est un élément central dans la conception d’une architecture LoRaWAN.
Contrairement à certaines idées reçues, une seule passerelle ne suffit généralement pas, notamment dans les environnements professionnels.
Par exemple :
- sur un site industriel multi-bâtiments
- dans un entrepôt logistique dense
- ou sur un campus étendu
Bon à savoir:
Plusieurs passerelles sont nécessaires pour garantir une couverture homogène.
La notion de redondance
Un réseau LoRaWAN peut fonctionner avec plusieurs passerelles recevant le même message. Cette redondance permet :
- d’améliorer la fiabilité des transmissions
- de limiter les pertes de données
- d’optimiser la qualité de service
Une bonne architecture ne vise pas uniquement la couverture, mais aussi la robustesse du réseau. Cette logique est directement liée à l’optimisation de la couverture LoRaWAN et à la gestion des zones critiques.
Le rôle du serveur réseau et du monitoring
Le serveur réseau est le cœur du système LoRaWAN. Il gère les échanges entre les capteurs et les applications.
Ses fonctions principales :
- gestion des messages
- sécurisation des communications
- optimisation des transmissions
- gestion des équipements
Mais au-delà du serveur, le monitoring du réseau LoRaWAN ne doit pas être délaissé.
Il permet de :
- suivre la qualité du signal
- identifier les zones mal couvertes
- détecter les anomalies
- anticiper les évolutions du réseau
Par exemple, sur un site industriel, le monitoring permet d’ajuster l’architecture en cas d’ajout de nouveaux équipements ou de modification des infrastructures.
Quelle fréquence choisir pour son réseau LoRaWAN en Europe ?
En Europe, les réseaux LoRaWAN utilisent principalement la bande LoRaWAN EU868, également appelée 863-870 MHz.
On parle aussi de :
- LoRaWAN 868 MHz
- LoRaWAN EU863-870
Cette bande offre un bon compromis entre portée, pénétration dans les bâtiments et consommation énergétique.
Concrètement :
- elle permet une bonne couverture en environnement indoor
- elle assure une communication longue portée
- elle est adaptée aux contraintes réglementaires européennes
Cependant, la performance dépend toujours de l’environnement et de l’architecture mise en place.
Le choix de la fréquence doit donc être cohérent avec :
- le type d’application LoRaWAN
- la densité du réseau
- les contraintes du site
Concevoir une architecture LoRaWAN performante nécessite une approche générale intégrant la couverture, le dimensionnement des passerelles, le rôle du serveur réseau et le choix de la fréquence.
Une architecture bien pensée permet de garantir la fiabilité des données, d’assurer la continuité de service et de faciliter l’évolution du réseau dans le temps.
L’accompagnement RG2I dans la conception de votre réseau LoRaWAN
RG2I accompagne les professionnels dans la conception et le déploiement de réseaux LoRaWAN adaptés à leurs besoins.
Nos équipes interviennent sur :
- l’analyse des contraintes terrain
- le dimensionnement des passerelles
- la définition de l’architecture réseau
- la mise en place du monitoring
Nous vous aidons à concevoir une architecture fiable, évolutive et adaptée à vos usages métiers.
